概述

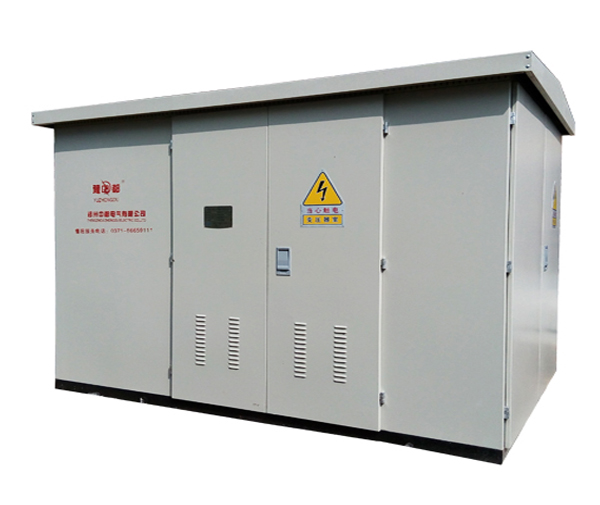

YB□-12型高压/低压预装式变电站（以下简称箱式变电站）是由高压室、变压器室、低压室组成的高效变配电装置。适用于额定电压12kV的电力系统。具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市灯路灯控配电、油田、矿山、狭窄街道、临时用电等场所。本变电站能满足GB17467-2010等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位臵时送电和防止误入带电隔离等“五防”功能。
功能特点
开关站箱体的底架采用型钢焊接经达克罗或热镀锌处理后表层喷漆，保证20年
不生锈，顶板和四周壁板采用非金属材料，阻燃、隔音、保温且使用寿命长。顶板成“人”字状，不积水。箱体整体密封，能防雨水、潮气和小动物进入，能耐受一定的机械负荷和撞击。有下沉式底座、油槽式底座供用户选择。箱体内部用金属钢板分类高压开关室、变压器室、低压开关室，各室间严格隔离。按结构布局分为“品”字型，“目”字型；按高压供电模式有“终端式”供电和“环网式”供电等。箱体底部俩侧装有推拉式起吊装置，可方便起吊、运输、安装。底框四周均有总接地装置点，用户可任意选择。 高低压开关室可采用标准型结构，也可采用屏装式或框架式结构，前
者成套性强，后者整机整体尺寸紧凑小巧。
变压器可采用油浸式或干式两种，前者体积较大，价格便宜；或者体积较小，可靠性强，不会引起燃烧和爆炸，可适用多种环境使用。
使用环境
使用地点：户外、户内；
海拔高度：≤1000m；
环境温度：-30℃～+45℃；
最高日平均气温：+30℃；
最低年平均气温：+20℃；
户外风速：≤35m/s；
相对湿度：日平均≤95% 月平均≤90%；
抗震烈度：8级。
技术参数
| 序号 | 名 称 | 单位 | 参 数 |
| 1 | 额定电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 主回路额定电流 | A | 400~630A |
| 4 | 4s热稳定电流 | kA | 20 |
| 5 | 工频耐压 | kV | 42 |
| 6 | 雷电冲击耐压 | kV | 75 |
| 7 | 外壳防护等级 | 外壳IP43 | |
| 8 | 变压器容量 | kVA | 50～2000kVA |
